普悠瑪列車為何翻覆?高中物理告訴你

普悠瑪列車為何翻覆?高中物理告訴你

我們想讓你知道的是

本文對於普悠瑪翻車事故根據物理定律找出翻覆的原因,並以高中物理知識與牛頓力學進行剖析,讓大眾真正了解事故的真相。

文:曾孝明(2016年自清華大學電機系退休後,開始推動高中教育)

對軌道車而言,因無駕駛方向盤且又行駛在固定的鐵軌上,火車及捷運等車種,被公認是最安全的大眾運輸工具。其中,普悠瑪號列車是民眾往返北部和東岸,最重要又最有效率的交通工具,因此該事故對大眾造成極大的衝擊。

對於此翻車事故,可根據物理定律找出翻覆的原因,並以高中物理知識與牛頓力學進行剖析,讓大眾真正了解事故的真相。

而剖析事故的始末,首先要取得足夠且公信的資訊,尤其是完整的行車記錄。《事故報告》內容顯示,在出軌地點的鐵軌上並無有效煞車減速痕跡,列車前方外觀和排障器也無撞擊異物的跡象。報告中提供如車速、列車於各時間的位置、監控系統的數位記錄、出事瞬間駕駛室速度把手的速度刻度段位及煞車把手位置等,這些數據與物證如同飛機的黑盒子,能提供剖析事故發生的原因。

高中物理與牛頓力學分析事故

1
圖片來源:科學月刊

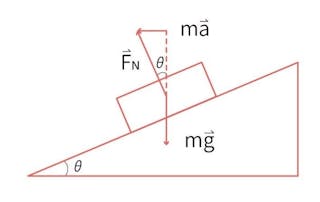

圖一:列車在彎曲軌道的橫截面概圖。

根據記錄,列車是在彎道發生出軌翻覆事故。藉由等速圓周運動的加速度和曲線半徑R的數學關係式,再根據牛頓運動定律和平面向量,可立即推導,等速v的圓周運動的加速度a的大小為a=v2/R,其運動方向與加速度方向互相垂直。為了產生向心加速度,彎曲的軌道路徑要有內低外高的傾斜面(banked or banking curve)設計(圖一)。理想的情形是,列車僅受到來自垂直方向的重力和來自軌道對列車施加的正向力FN

2

如此,鐵軌的橫向並沒受到來自列車的力,而且兩軌道對列車的向上推力相同(FN/2)。在列車運動系統中,快速運動的列車對鐵軌的橫向施力,容易使固定鐵軌的裝置、配件和鐵軌等受損。軌道的傾斜角使外軌高於內軌,在軌道交通專門用語中,此高出的數值稱為超高值(superelevation)。藉由圖一可推導出平衡速率v:

3

當列車停在傾斜的彎曲軌道,傾向倒入內軌,故內軌的受力較大。當列車的行進速率達到平衡速率時,內外軌的受力均等。而超過平衡速率時,外軌的受力較內軌大。若是速率持續增加,內部乘客會感受到來自座椅扶手的推力,兩鐵軌的不平衡受力將更加嚴重,列車運行也更不安全。

列車在彎道時的傾斜角

除了彎曲軌道的傾斜,列車底部的減震彈簧也會在行經彎曲路徑產生傾斜效果(圖二)。太魯閣號與普悠瑪號皆為傾斜式列車(tilting train);太魯閣號最高速度可達到150 km∕h,依靠「滾珠汽缸式」傾斜裝置,傾斜角可達5度。而普悠瑪號最高速度達160 km∕h,利用「空氣彈簧簡易型」車體傾斜裝置,傾斜角達2度。

4

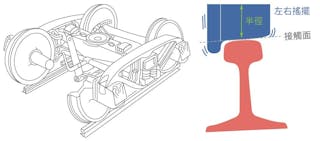

圖二:(左)火車底部簡圖,(右)鐡軌和車輪,其中車輪凸緣比鐡軌表面低。(Department of the Army, Washington DC, Public Domain, Wikipedia)

事實上,普悠瑪號左右搖晃的情況較太魯閣號明顯,但並不影響其行車安全。不同的傾斜裝置取決於製造公司的專利、競爭優勢、市場佔有率、列車售價及鐵路公司的列車保養、維修等因素。在國際間,數家著名的跨國企業都有製造傾斜式列車,例如義大利飛雅特公司(FIAT)的高鐵潘多利諾(Pendolino)列車,其傾斜角雖可達13度,但由於安全和舒適考量等因素,將傾斜角下修為8度。

另外,《事故報告》提出:「事故列車近武荖坑溪,車速達142 km∕h。短短的20秒後,該列車出軌……,武荖坑溪鐵橋段彎道曲線半徑為900公尺,之後為一段長約300公尺直線,接續為曲線半徑300公尺的彎道。」如表一,3種不同車次行經武荖坑溪鐵橋的影像和影像傾斜角度計算結果。

5
表一:列車通過武荖坑溪鐵橋之影像傾斜角度計算結果。

《事故報告》後續提到:「羅東站至武荖坑溪鐵橋路段的運轉速限,不分車型均為130 km∕h(即曲線半徑R為900公尺的速限);武荖坑溪鐵橋至新馬站路段的運轉速限,太魯閣列車為85 km∕h、普悠瑪為75 km∕h、其他車型為65 km∕h(即曲線半徑R為300公尺的台鐵速限)。」陸空交通工具的慣用速率是每小時多少公里,以下是兩速率的換算關係:

1 m/s=( 1m/1s )(3600s/1h )( 1km/1000m)=3.6 km/h

根據數學式(2)及其他數據,在彎曲軌道中,如果軌道的橫向沒受到列車施力時,不同列車的傾斜角度為表二所述。

一般而言,傾斜式列車比非傾斜列車多出的角度,幾乎是傾斜式列車的傾斜裝置可達到的「額外」傾斜角。但事實上,傾斜式列車的翻覆臨界時速與上述的傾斜角幾乎無關。上述僅比較曲率半徑300公尺的傾斜彎道。而如果該事故列車沒有對軌道的橫方向產生作用力,則這列車行經彎道的傾斜角將是:

tanθ­=(141/3.6 )2 (1/300×9.8 ‑) ­=27.56°(3)

如此誇張的彎道面傾斜角,對任何鐵路公司是不可能達到的天文數字。換句話說,出事列車不僅對鐵軌的橫方向施加非常龐大的作用力,而且肯定會翻覆!

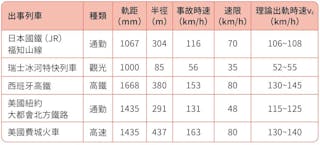

必定翻覆的傾角與車速

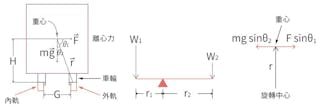

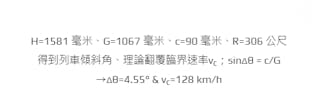

藉由牛頓第三運動定律可充分理解超速列車為什麼會翻覆。等速圓周運動的列車所受的淨力是向心力(centripetal force),因此列車會對外產生大小相同而方向相反的反作用力,此力稱為離心力(centrifugal force)。為了容易理解,在剖析列車於彎道的翻覆臨界速率vc,暫且先不考慮列車的傾斜角。圖三左為離心力與列車所受到的重力,兩作用力的作用點都落在列車的重心。當離心力達到某一數值(即列車的速率達到某一數值),列車必定翻覆。
