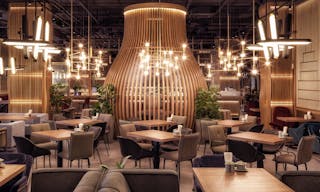

Photo Credit: Shutterstock / 達志影像

我們想讓你知道的是

給空間設計師、照明設計師、策展人商空經營者,以及居住裝修者的一本照明專書照明設計很重要。

文:郭明卓

國內對燈具有過一些分類和定義的標準,但是隨著技術的發展和國外產品進入我國,現在市場上的燈具沒有嚴格的分類標準,各類型的命名也沒有明確的定義,一般有實力的廠商(以國外品牌為主)都有自己的分類方法,中、小型燈具廠商只能跟從。下面我們大致介紹一下照明行業內約定俗成的幾種室內燈具的類別,也會將國內、國外的分類方法做簡要介紹,幫助大家瞭解燈具的分類。

燈具1/軌道燈(Spot Light)

軌道燈,又稱「投射燈」或「滑軌燈具」。就是可以自由安裝於特製軌道之上,利用軌道中通電的銅絲或銅片取電的燈具(圖1.5.1)。國外的某些廠商將軌道燈具命名為「Spot」或「Spot Light」,字面上理解為「聚光燈」,可能是由於軌道燈多為窄角度燈具,投射在牆面和地面上會形成一個個明顯光束的緣故。

其實軌道燈並不一定是窄角度的,也有寬角度和洗牆光影的,但不可否認,用「Spot Light」這個最明顯的特點來代表所有軌道燈的特色也是不錯的。也有國外廠商用了「Luminaires for Track(軌道上的燈具)」來命名的,並將窄角度的燈具稱為「Spot Light(聚光燈)」、寬角度的燈具稱為「Flood Light(泛光燈)」、洗牆光影的燈具稱為「Wall Washer」。

pic1_5_1
PhotoCredit:原點提供
圖1.5.1

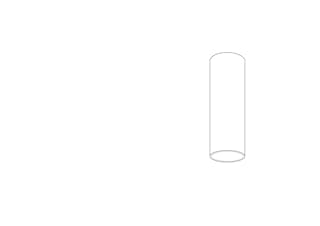

燈具2/筒燈(Down lights)

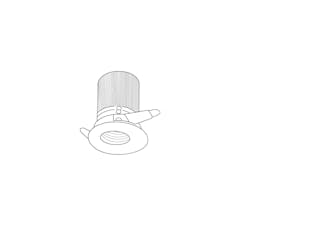

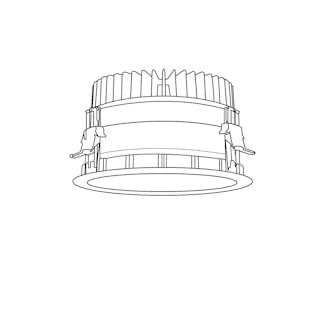

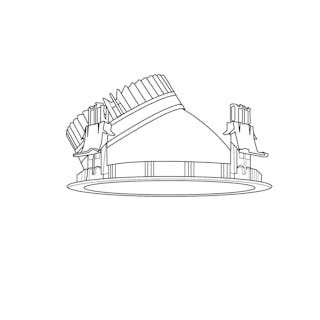

筒燈(Down lights),又叫做「下照式燈具」,安裝於天花板上,向下投射光線,一般為空間提供基礎照明。也可能是因為初期的這種下照式燈具多為圓圓的桶狀體的緣故,所以國內俗稱為「筒燈」。根據安裝方式不同,嵌入天花板安裝的稱為「嵌入式筒燈」(圖1.5.2),明裝於天花板表面的稱為「吸頂式筒燈」(圖1.5.3)。有些筒燈可以調節照射方向,稱為「可調角度投射燈」或「可調角度筒燈」(圖1.5.4)。

pic1_5_2下照筒_
PhotoCredit:原點提供
圖1.5.2
pic1_5_3
PhotoCredit:原點提供
圖1.5.3

這裡需要說明的是,國內的室內設計師還有另一種約定俗成的分類法,他們將固定豎直向下出光的下照式燈具稱為「筒燈」,而將可調角度下照式燈具稱為「投射燈」。但也有國外廠商索性將這幾種燈具獨立分類,將不可調角度筒燈定義為「Down light」,將可調角度筒燈按光束角度分為「嵌入式投射燈(Recessed Spotlights)」、「嵌入式泛光燈具(Recessed Floodlights)」、「嵌入式洗牆燈具(Recessed Wallwasher)」。但是這種分類名稱又容易與辦公室照明的嵌入式燈具混淆。

pic1_5_4可_角下照筒_
PhotoCredit:原點提供
圖1.5.4

燈具3/嵌入式燈具(Recessed Luminaries)

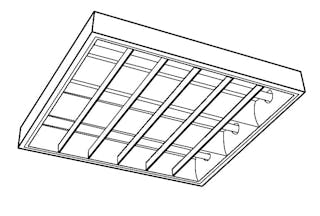

嵌入式燈具(Recessed Luminaries),國外有些廠商稱之為「辦公室照明」。這種燈具一般用於辦公場所,嵌入安裝在辦公室通用的矽酸鈣板天花板中,可能是因為形狀如盤子一樣扁平,材質多為輕鋼架框起,所以又被稱為「輕鋼架崁燈」。早期的嵌入式燈具採用日光燈管,配以格柵片作為光學反射器,所以又被稱為「格柵式崁燈」(圖1.5.5)。

pic1_5_5__格___
PhotoCredit:原點提供
圖1.5.5

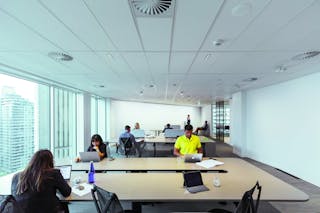

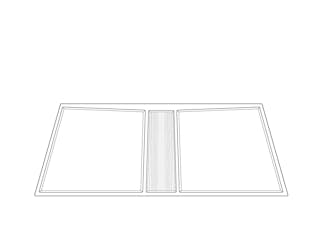

以前的嵌入式燈具尺寸多數按照天花板的矽酸鈣板模組尺寸去製造(圖1.5.6),如600mm×600mm、600mm×1200mm、300mm×1200mm等,所以直管日光燈的長度也多以300mm為基礎,如600mm、900mm、1200mm、1500mm等。而現在的嵌入式燈具多為LED光源(圖1.5.7),辦公室天花板也漸漸不使用600mm×600mm見方的矽酸鈣板了,所以燈具的樣式開始多了起來,也不再使用格柵片了。

pic1_5_6模_化天花(erco)
PhotoCredit:原點提供
圖1.5.6
pic1_5_7___段使用的__
PhotoCredit:原點提供
圖1.5.7

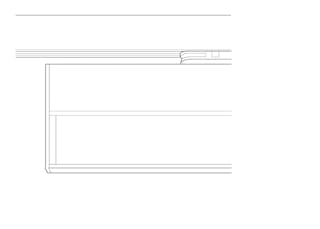

燈具4/吸頂燈具(Ceiling Luminaries)

吸頂燈具(Ceiling Luminaries),國外也稱為「Surface Mounted Luminaries(表面安裝燈具)」。這類燈具以前也以日光燈管為光源,直接安裝於天花板表面(圖1.5.8)。吸頂燈具一般用於不適合嵌入安裝嵌入式燈具的辦公室或其他空間。由於這種燈具一般只能提供基礎照明,所以也有廠商將這類燈具定義為「基礎照明燈具General Light)」。

pic1_5_8_明__具
PhotoCredit:原點提供
圖1.5.8

燈具5/吊燈(PendantLuminaries)

吊燈(Pendant Luminaries或Suspension Luminaries),這種燈具與裝飾吊燈(Chandelier)不同,它不以裝飾為主,而主要用於提供照明功能。雖然它們也有一定的裝飾性,但是照明設計師在考量時,還是會以光學參數作為首要指標。這類燈具可以提供基礎照明,也可以提供重點照明,形式非常多樣,使用也非常靈活(圖1.5.9)。

pic1_5_9吊_
PhotoCredit:原點提供
圖1.5.9

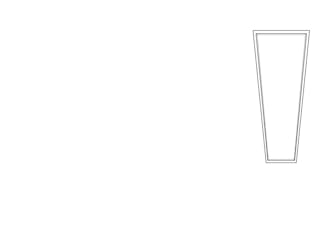

燈具6/壁燈(Wall-mounted Luminaries)

壁燈(Wall-mounted Luminaries),照明專業的壁燈不注重外形,只考慮照明效果,不只有照亮牆面的壁燈(圖1.5.10、圖1.5.11),也有向上出光用於照亮天花板的壁燈,和向下出光用於照亮地面的壁燈。

pic1_5_10_壁_(iGuzzini)_(1)
PhotoCredit:原點提供
圖1.5.10、圖1.5.11

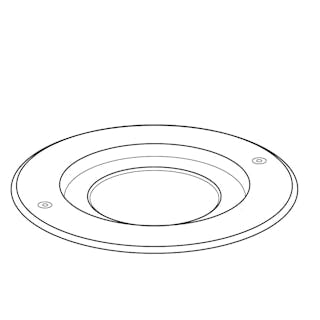

燈具7/地面嵌入式燈具(Recessed Floor Luminaries)

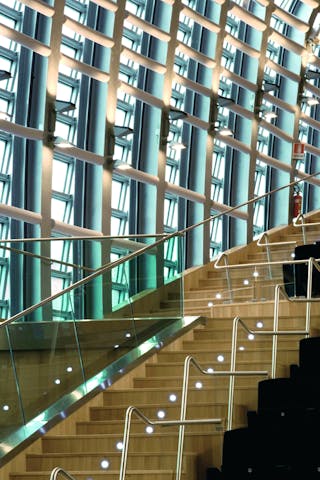

地面嵌入式燈具(Recessed Floor Luminaries或In-ground Luminaries),這種燈具在戶外使用較多,因此又稱為「地埋燈」或「地崁燈」,但是在某些特殊場合室內也會用到(圖1.5.12、圖1.5.13),所以還是在室內燈具分類中加入了這一個類型。

pic1_5_11
PhotoCredit:原點提供
圖1.5.12
pic1_5_12_室_安_地埋___案例(iGuzzini)_(1)
PhotoCredit:原點提供
圖1.5.13

燈具8/洗牆燈(Wall washer)

最後還要提一個特殊的分類—洗牆燈(Wall washer)。這個燈具的類型和之前的分類是交叉相疊的,軌道燈中也有洗牆燈(圖1.5.14),筒燈中也有洗牆燈(圖1.5.15),嵌入式燈具中也有洗牆燈(圖1.5.16)。

pic1_5_13_道洗__
PhotoCredit:原點提供
圖1.5.14
