IN啦！球類比賽常見的「鷹眼系統」是什麼黑科技？真有那麼精準嗎？
我們想讓你知道的是
相信不少觀眾都對強大 「鷹眼」科技輔助系統相當好奇：「鷹眼」是何方神聖，能如何在大型體育賽事上發揮作用？而非圓球體、重量又輕的羽球，使用鷹眼系統判斷真的準確嗎？
文：Anny
2020年東京奧運羽球男子雙打金牌戰台灣選手李洋與王齊麟奪金後，社群上瘋傳的新一代「台灣國旗」，就是源自於關鍵的最後一球，雖然對手針對決勝點（match point）提出挑戰，然而得利於強大的「鷹眼」科技輔助系統，判定該顆羽球壓在線上就是「IN」，「麟洋配」順利奪金，全台灣觀眾歡聲雷動，網友、小編們發揮創意，各種梗圖以及周邊商品。
相信不少觀眾都對強大「鷹眼」科技輔助系統相當好奇，「鷹眼」是何方神聖，又如何能在大型體育賽事上發揮作用呢？
從鷹眼新創公司到鷹眼技術
鷹眼系統（Hawk-Eye）是AI、光學攝影、電腦視覺技術的結合，由英國漢普郡羅姆西的馬諾爾研究公司（Roke Manor）的工程師在2001年開發，當時是西門子在英國羅姆西的子公司，工程師Paul Hawkins和David Sherry向英國提交了一項專利，最終被撤回了。
後來，所有的技術和智財權都被拆分到一家獨立的公司，就是鷹眼創新有限公司（Hawk-Eye Innovations Ltd），這家公司也在2011年遭Sony收購。
雖然這次在國人心中留下深刻印象的是羽球賽事所用，但鷹眼系統是在板球、網球和其他運動中都被廣泛使用的一套電腦系統，透過追蹤紀錄球的路徑，並顯示實際路徑的圖形圖像，也可以預測球未來的路徑。在某些運動中，像是網球，鷹眼系統已成為裁判過程的一部分，選手亦可提出挑戰來嘗試逆轉裁判結果。
鷹眼系統建立於三角測量原理，使用電腦視覺圖像和計時數據，這些數據由位於比賽區域不同位置和角度的多個高速攝影機提供。以網球來說，就有十台攝影機，系統可快速處理來自攝影機和球類追蹤器的影像輸入。系統所儲存數據包含比賽場域的預定義模型，也包含有關遊戲規則的數據。
從每個攝影機發送的每一幀畫面中，系統辨識出與球圖像對應的像素組合，並在同一時刻於至少兩個物理上分開的攝影機上比較球的位置，為每一幀計算球的位置，鷹眼系統拍攝速度最快可達每秒鐘340張影像（340fps）。
透過一連串的畫面建立球的行進路徑，以「預測」出球的路徑，並建立出3D模型，最後由大幕螢幕呈現出球體的飛行路線及落點。根據鷹眼的數據，球的落點誤差值為3.6mm，近年已經減少至平均2.6mm，不完美但已經是可接受範圍，並達到即時向裁判、電視觀眾或教練提供公平、可靠資訊。

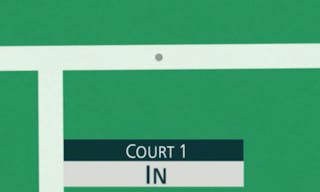

2002年，BBC首次在轉播網球賽時使用鷹眼技術，後來比賽中正式導入鷹眼系統，讓選手根據裁判的判決提出挑戰，當球員提出挑戰，鷹眼系統就會在大螢幕上播放判決的影像，顯示IN與OUT的結果，不過也出現過「NO DECISION」的情況。
鷹眼也有凸槌的時刻，羽球特性則加入輔助系統判定
雖然這項技術已經被世界廣泛接受，但也受到某些批評。在 2007年溫布爾登錦標賽上，Rafael Nadal對上Roger Federer時，有一球由於球非常接近壓線，只超出界線1mm，剛好小於鷹眼的誤差值，被批評該系統的3.6mm誤差幅度太大。
也有人指出，雖然3.6mm看似非常準確，但這個誤差幅度僅針對目擊的球軌跡，且鷹眼也在某些賽事上有凸槌的時刻，2017年時Rafael Nadal在對上Borna Coric的比賽中，被判出界並提出出挑戰，鷹眼卻沒有出現網球和飛行軌道及落點，只是拉近鏡頭讓場面陷入一陣尷尬。
國際奧委會承認的國際性羽球運動的管理組織——世界羽球聯盟（BWF）便是在2014年決定利用科技輔助系統判斷，以強化羽球賽事的公平性，當時4月印度公開賽BWF與鷹眼創新科技公司簽約，然而，大家光是想像就可以知道，羽球並非圓球體，重量又輕容易受風（冷氣空調影響）利用鷹眼系統恐怕難以取得公信力，因此透過「即時重播判定系統」（Instant Review System）輔助判決。
延伸閱讀
本文經Inside硬塞的網路趨勢觀察授權轉載，原文發表於此
責任編輯：丁肇九
核稿編輯：翁世航
